THS-L矿用胶带输送机用纵向撕裂开关

THS-L矿用胶带输送机用纵向撕裂开关详细介绍

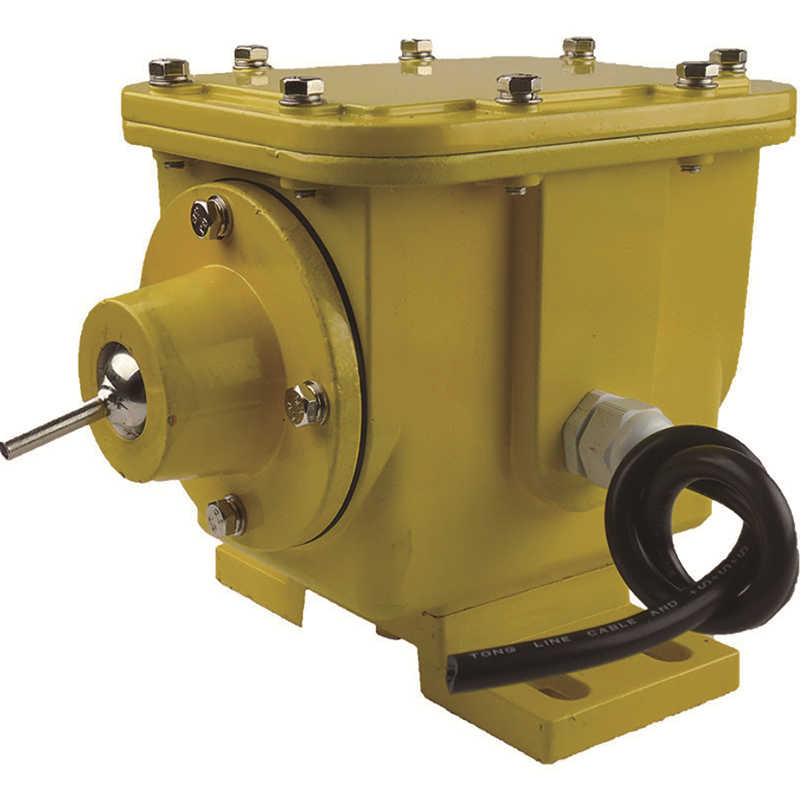

卓信THS-L矿用胶带输送机用纵向撕裂开关
卓信THS-L矿用胶带输送机用纵向撕裂开关
结构特点
1．本机采用拦索方式检测，传感器为与胶带平行放置的钢丝绳，绳索两端为二组开关体。
2．壳体表面采用静电喷塑涂覆工艺，漆膜均匀，附着力强，不易老化。
3．机内选用微动开关。

卓信THS-L矿用胶带输送机用纵向撕裂开关
安装说明
防撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。
挂上拦索，一端穿过撕裂开关的拉环用索扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。
收紧双方支架中间孔内的拦索然后扣死索扣。
拦索的松紧，一般作用在0.9Kg既可触发开关为宜。
安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。

卓信THS-L矿用胶带输送机用纵向撕裂开关
技术参数
1．使用环境条件
a．无腐蚀金属或破坏绝缘的气体环境中。
b．环境温度-30℃～50℃
c．相对湿度不大于85％（+25℃时）
2．动作力70～110 N
3．触点数量常开1组常闭1组
4．触点容量AC 380V 3A
5．介电性能工频1500V试验1min

卓信THS-L矿用胶带输送机用纵向撕裂开关
撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。本机是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠、防护等级高，完全适合在较恶劣的环境中工作。

卓信THS-L矿用胶带输送机用纵向撕裂开关
撕裂开关常被用作皮带输送机皮带撕裂检测保护，也可用于地面、矿山、选煤厂、水泥厂、电厂、港口等皮带输送机配套使用。
卓信THS-L矿用胶带输送机用纵向撕裂开关
产品作用
在皮带出现撕裂、戳破、绞结处损坏或者锋利物突出皮带时，撕裂开关能给监视人员提供报警信号或关掉输送机。撕裂开关应该成对安装在机头、机尾及有溜槽下料口附近的皮带两侧，由两段钢丝绳连接。绳的一端固定在支撑架上，另一端连接在撕裂开关的摇臂上。两段钢丝绳在皮带下方形成一个闭合回路，当有物体或撕裂的皮带悬下来扫到一条或两条钢丝绳时，拉动撕裂开关摇臂，使开关动作发出报警或停机信号，处理完故障之后，开关自动复位。
